1、成品線性排水溝系統產品簡介

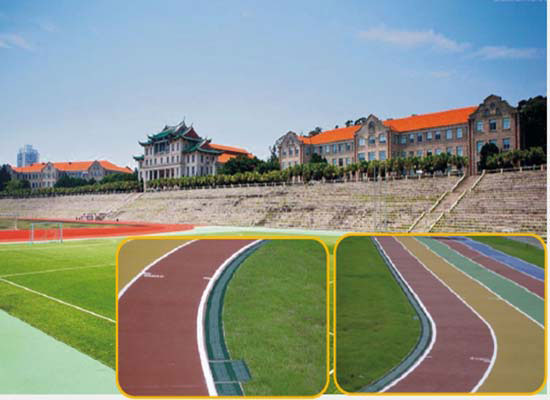

在體(ti)(ti)育運動場所中(zhong)，高效的排水是運動安(an)全的關鍵，成品線性排水溝系統(tong)在體(ti)(ti)育場地的應用，為(wei)提高運動場所安(an)全性設定了新標準(zhun)。

1.1 業特的體育場所排水系統可以達到：

（1）縮短雨水在場地上的滯留時間；
（2）提高運動員、教練員和相關工作人員的使用安全性；
（3）延長運動場地的使用壽命；
（4）起到(dao)不同運動場地劃分的作用(yong)。

1.2 使用成品線性排水溝的特點：

（1）降低地面坡度施工難度；
（2）高質量、模塊化的排水系統便于安裝，維護；
（3）連續(xu)溝槽可起到(dao)保護(hu)作用，減少場地內外的(de)污物對跑道的(de)影響。

1.3 業特預制成品線性排水溝系統為模塊結構：

業特排水溝的U型截面能加速水流量，增強自潔能力。經過科學的水力計算，相對于現澆現砌的傳統做法，成品線性排水溝系統能夠滿足美觀、高效排水、降低噪音和承載力的要求。樹脂混凝土具有耐腐蝕、抗凍抗滲，表面光滑，排水效率高，強度大，壽命長的特點。
在施工上，預(yu)制成品線(xian)性排水溝產品開挖(wa)淺，不(bu)(bu)需(xu)支模(mo)，基礎混凝土(tu)可(ke)冬季施工，可(ke)與不(bu)(bu)同(tong)鋪裝材料(liao)結合。同(tong)時(shi)可(ke)以(yi)配合各種(zhong)景(jing)觀(guan)設計的要(yao)求，為豐富地面觀(guan)感(gan)，提供多種(zhong)蓋(gai)板(ban)材質(zhi)和方式(shi)，蓋(gai)板(ban)和溝體緊密聯(lian)結，避免了移動和脫離出現。

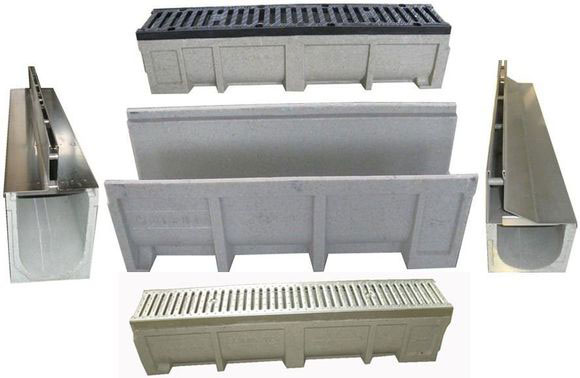

2、成品線性排水溝系統產品系列

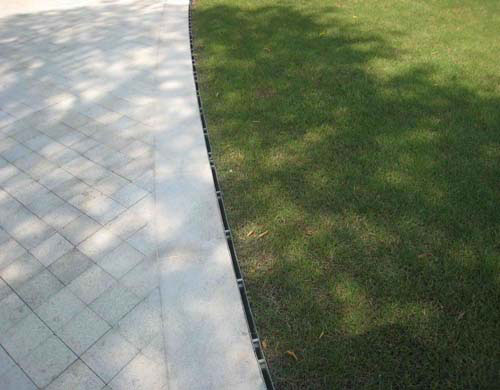

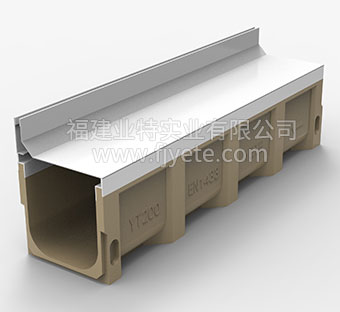

2.1 縫隙式排(pai)水溝—（縫隙式）：適用于跑道(dao)周(zhou)邊排(pai)水和場地排(pai)水。

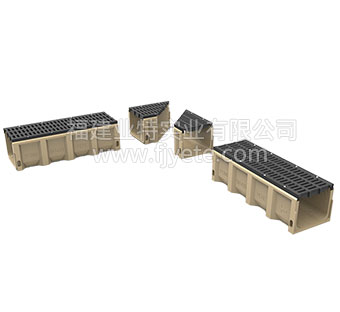

2.2 蓋板(ban)式排(pai)水溝—（蓋板(ban)材質分不繡鋼，鍍鋅，鑄鐵(tie)）：適用于看臺和場館(guan)建筑(zhu)物周邊排(pai)水溝。

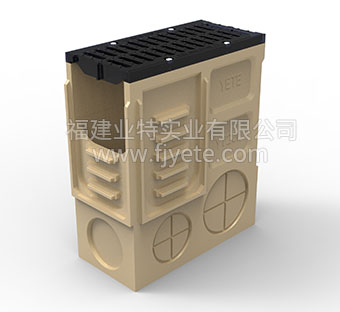

2.3 集水井(jing)：適用于(yu)沙(sha)坑周邊。

2.4 分(fen)(fen)割線：適用于不同運動(dong)場地(di)的區域劃分(fen)(fen)。

3、成品線性排水溝系統性能特點

樹(shu)(shu)脂混凝(ning)土是(shi)一(yi)種多用(yong)途的(de)耐用(yong)材料，由礦物填(tian)料和樹(shu)(shu)脂混合(he)組成，在(zai)模具(ju)內預制成型為混凝(ning)土構件，是(shi)制造排水溝槽的(de)理想材料。具(ju)有以下特(te)點：

● 強度高

在截面(mian)尺寸相同的情況(kuang)下，樹脂(zhi)混(hun)凝(ning)土(tu)的抗壓強度約為普通(tong)混(hun)凝(ning)土(tu)的四倍，而重(zhong)量僅為普通(tong)混(hun)凝(ning)土(tu)的一半。

● 重量輕，安裝容易

業特樹脂混凝土排水溝產品比(bi)相同尺寸的(de)普(pu)通混凝土重量要輕，安裝和搬運(yun)更加容易，大多(duo)數單體構件(jian)重量都在40公斤以內。

● 壽命長，抗腐蝕

樹脂(zhi)混凝土(tu)本(ben)身具有對(dui)(dui)酸、堿(jian)硫酸鹽、去垢(gou)劑等物質的抗腐蝕性能，水對(dui)(dui)它的滲透(tou)力極小，所以冰(bing)凍一解(jie)凍的重復循環對(dui)(dui)其(qi)結構沒有影響。融雪鹽也不(bu)會對(dui)(dui)其(qi)產生任何破壞。

● 排水性能良好

業特樹脂混凝(ning)土(tu)排水溝是在模具中(zhong)預制而成(cheng)的(de)構件，表面十分光(guang)滑（粗糙系數為0.011），和同(tong)樣尺寸(cun)的(de)現澆式普通混凝(ning)土(tu)構件相比有更好的(de)排水能力。此外它(ta)還可以組成(cheng)有坡(po)度(du)的(de)溝槽，進一步提(ti)高(gao)排水能力。

成品線性排水溝蓋板類型

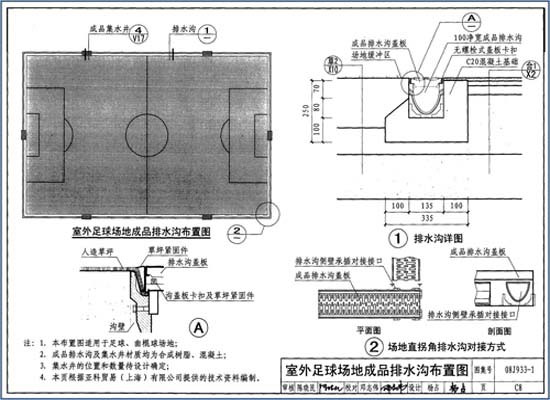

注：1、本布置圖成品線性排水溝適用于足球、曲棍球場地；
      2、成品排水溝及集水井材質均為合成樹脂混凝土；
      3、集水井的位(wei)置(zhi)和數量(liang)待設計確定(ding)；

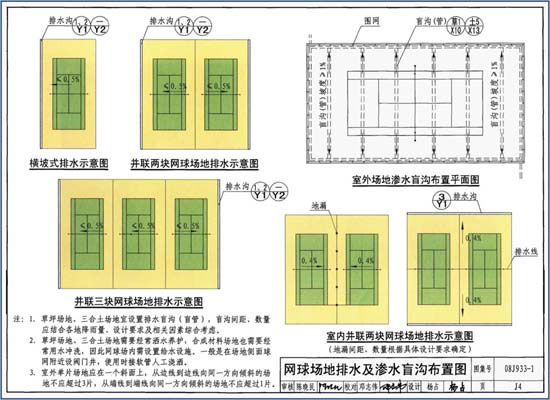

注：1、草坪場地、三合土場地宜設置排水盲溝（盲管），盲溝間距、數量應結合各地降雨量、設計要求及相關因素綜合考慮。
      2、草坪場地、三合土場地需要經常灑水養護，合成材料場地也需要經常用水沖洗，因此網球場內需設置給誰設施，一般是在場地側面球網附近設閥門井，使用    時接軟管人工澆灑。
   ;   3、室外(wai)單片場地(di)應在一個斜面上，從邊線到邊線向(xiang)同一方面傾斜的場地(di)不(bu)應超(chao)過3片，從端線向(xiang)同一方向(xiang)傾斜的場地(di)不(bu)應超(chao)過1片。

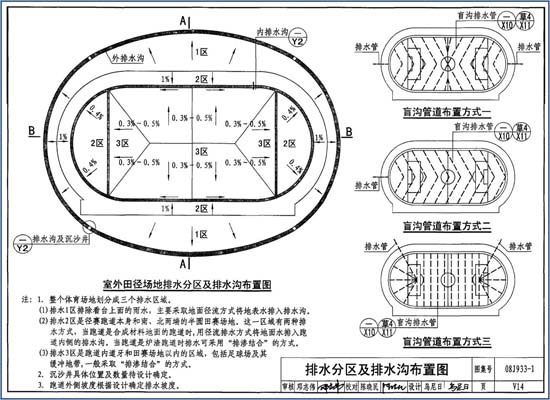

注：1、整個體育場地劃分成三個排水區域。
     (1)排水1區排除看臺上面的雨水，主要采取地面徑流方式將地表水排入排水溝。
     (2)排水2區是徑賽跑道本身和南、北兩端的半圓田賽場地，這一區域有兩種排水方式，當跑道是合成材料地面的跑道是，用徑流排水方式將地面水排入跑道內側的排水溝， 當跑道是爐渣跑道時排水可采用“排滲結合”的方式。
     (3)排水3區是跑道內道牙和田賽場地以內的區域，包括足球場及其緩沖地帶，一般采取“排滲結合”的方式。
     2、沉沙井具體位置及數量待設計確定。
     3、跑道外側坡(po)度根據設計確(que)定排水坡(po)度。

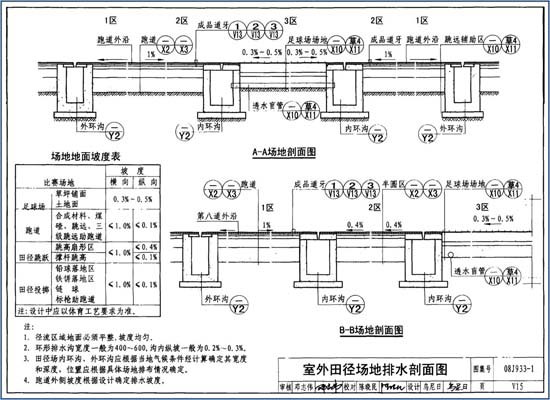

注：1、徑流區域地面必須平整，坡度均勻；
      2、環形排水溝寬度一般為400-600，溝內縱坡一般為0.2%-0.3%
      3、田徑場內環溝，外環溝應根據當地氣候條件經計算確定其寬度和深度，位置應根據具體場地排布情況確定。
      4、跑道外側(ce)坡(po)度(du)根據設計確定排水坡(po)度(du)。

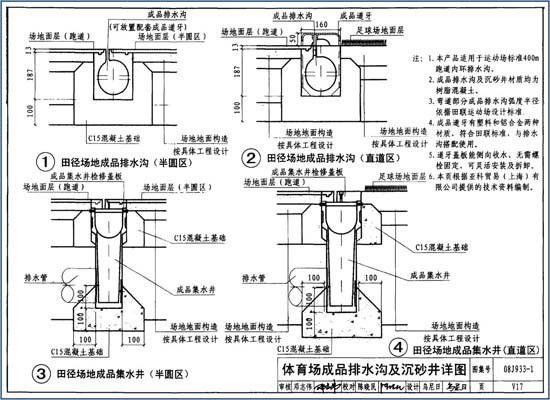

注：1.成品線性排水溝適用于運動場標準400m跑道內環排水溝；
      2.成品線性排水溝及集水井材質均為樹脂混凝土；
      3.彎道部分成品排水溝弧度半徑依據田聯運動場設計標準；
      4.成品道牙有塑料和鋁合金兩種材質，符合田聯標準，與排水溝搭配使用；
      5.排(pai)水溝蓋板能側(ce)向收(shou)水，無需螺栓固定，可靈活安裝(zhuang)及拆卸(xie)；

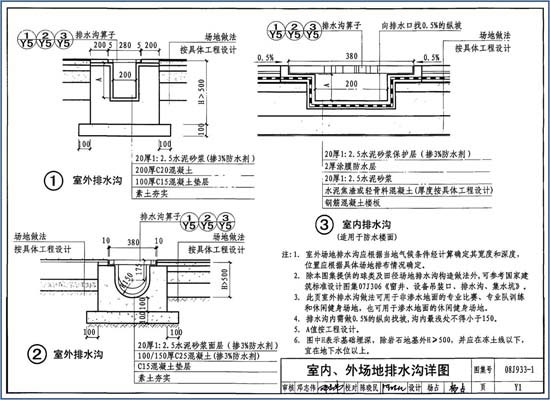

注：1.室外場地排水溝應根據當地氣候條件經計算確定其寬度和深度，位置應根據具體場地排布情況確定。
      2.除上圖提供的球類及田徑場地排水溝構造做法外，可參考國家建筑標準設計圖集07J306《窗井、設備吊裝口、排水溝、集水坑》。
      3.上圖室外排水溝做法可用于非滲水地面的專業比賽、專業隊訓練和休閑健身場地，也可用于滲水地面的專業比賽、專業隊訓練和休閑健身場地，也可用于滲水地面的休閑健身場地。
     4.排水溝內需做0.5%的縱向找坡，溝內最淺不得小于150。
     5.A值按工程設計。
     6.上圖(tu)H表示(shi)基(ji)(ji)礎填埋深，除巖(yan)石地基(ji)(ji)外H>500，并(bing)應在(zai)凍土線以下(xia)，宜在(zai)地下(xia)水位以上。
